[matplotlib] 15. 各軸の比率が等しい図

はじめに

axis(‘equal’)、axis(‘scaled’)などを用いてx軸とy軸の比率が等しい図を作成する。

plt.rcParams[‘savefig.dpi’]=130で画像を保存する際の解像度(dpi)を130としている。

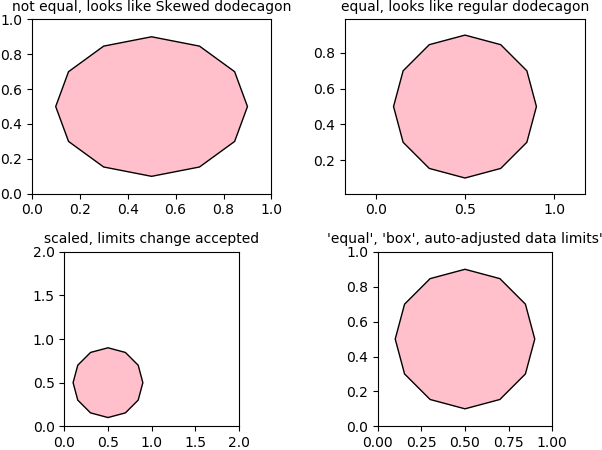

subplots()で2行2列の４この図を作成する。

patches.CirclePolygon()で円を多角形で近似した図形が描写できる。xyが中心の座標で、radiusが半径、resolutionで何角形にするかを設定する。ここでは、12角形としている。

axs[0, 0].add_patch(cp1)で図中に挿入。本来は正１２角形であるはずなのに、歪んだ状態となっている。

axs[0, 1].axis(‘equal’)とすることで、x軸とy軸のスケールを等しくしている。そのため、正12角形となっている。ただし、この場合、axs[0, 1].axis([0, 1, 0, 1])と表示範囲を設定しても反映されない。

軸範囲の設定を行いたい場合は、axis(‘scaled’)を用いる。

axs[1, 0].axis(‘scaled’)とすることで、軸範囲の設定が可能となる。
ここでは、axs[1, 0].axis([0, 2, 0, 2])とし、xが0〜2, yが0〜2の範囲で表示している。
ただし、図の形状は変わる。

axs[1, 1].set_aspect(‘equal’, ‘box’)とすることでも、図の形状が変わって、アスペクト比が揃う。
