はじめに
クロソイド曲線をsympyとmatplotlibのFuncAnimationで表示する方法について説明する。
解説
モジュールのインポート
バージョン
Sympyで積分を計算
始点の座標を原点とすると、クロソイド曲線の座標は以下の式で表される。
\[{\left\{
\begin{array}{}
x(t) = \int_0^t cos (\frac{θ^2}{2})dθ\\
y(t) = \int_0^t sin (\frac{θ^2}{2})dθ
\end{array}
\right.\\
}\]
この式をsympyのintegrateで解くと以下のようになる。
座標データの生成
np.arange(-4*np.pi, 4*np.pi, 0.05)で角度を変化させて、各角度における座標を得られた式で求めていく。求めた座標はリストへ追加していく。
クロソイド曲線の表示
![](https://sabopy.com/wp/wp-content/uploads/2021/03/clothoid-1.png)
アニメーションで表示
clo, = ax.plot(xx[0], yy[0],"C5-")
でプロットを作成し、clo.set_data()により、データを更新していくことでアニメーションとする。
参考
![](https://upload.wikimedia.org/wikipedia/commons/thumb/6/6a/Clothoid_curve.svg/640px-Clothoid_curve.svg.png)

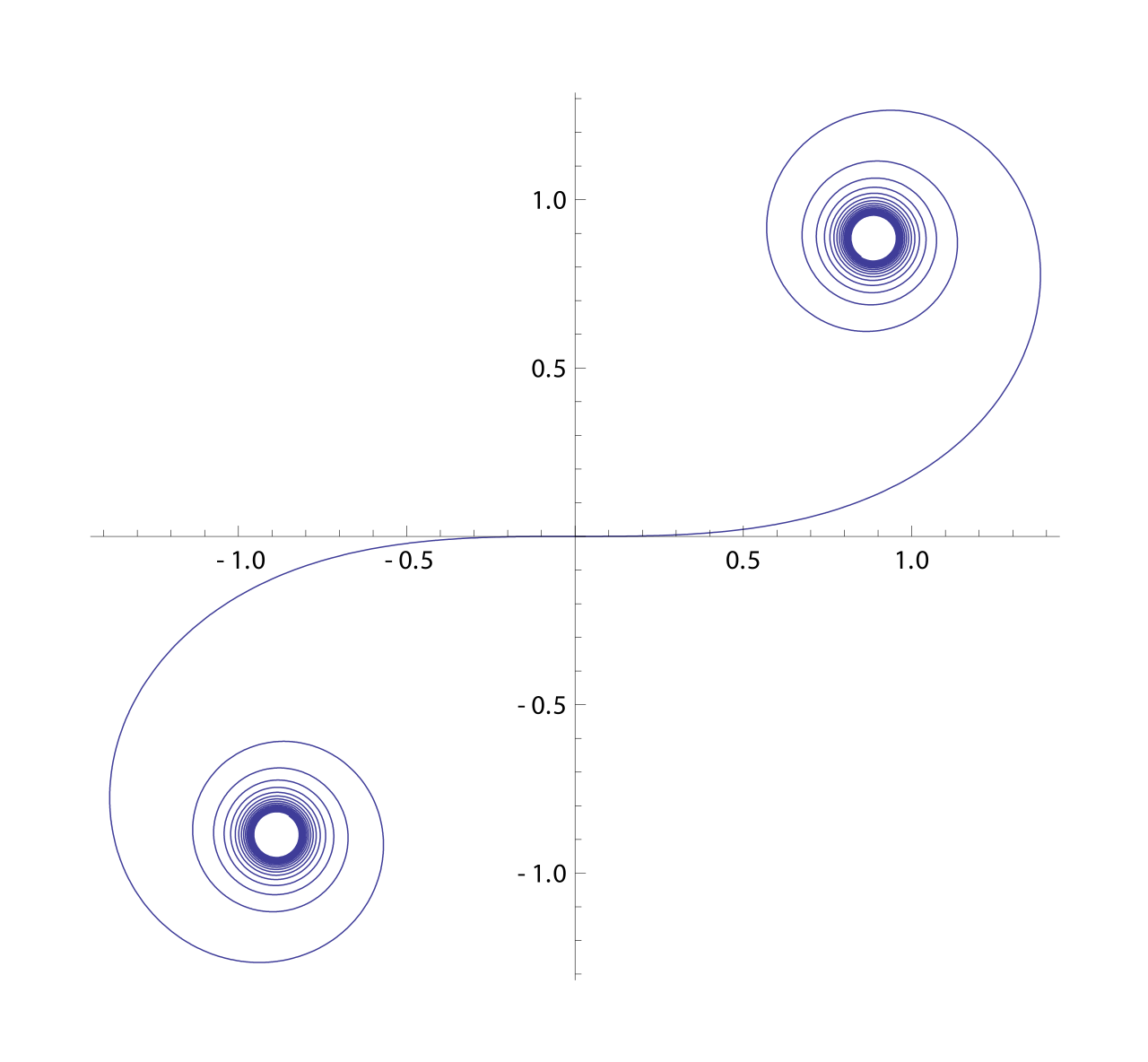

クロソイド曲線 - Wikipedia
