はじめに

2次元における反応拡散系の偏微分方程式(フィッツフュー-南雲モデル)を有限差分法で解く方法について説明する。

コード

コードをダウンロード(.pyファイル)

コードをダウンロード(.ipynbファイル)

解説

モジュールのインポート

バージョン

パラメータの設定

以下の偏微分方程式を用いる。

\[\begin{align*}
\frac{\partial u}{\partial t} &= a \Delta u + u – u^3 – v + k\
\end{align*}\]

\[\begin{align*}
\tau\frac{\partial v}{\partial t} &= b \Delta v + u – v
\end{align*}\]

係数のa,b,τ,kの値を設定する。

データサイズ、時間などの設定

nは計算回数で12/0.001なので12000回となる。時間ステップdtは小さくしないと解の安定性が悪くなる。

初期値の設定

np.random.rand(size, size)で形状が(100,100)の0〜1のランダムな値をもつ2D配列を作成する。

ラプラシアンを定義

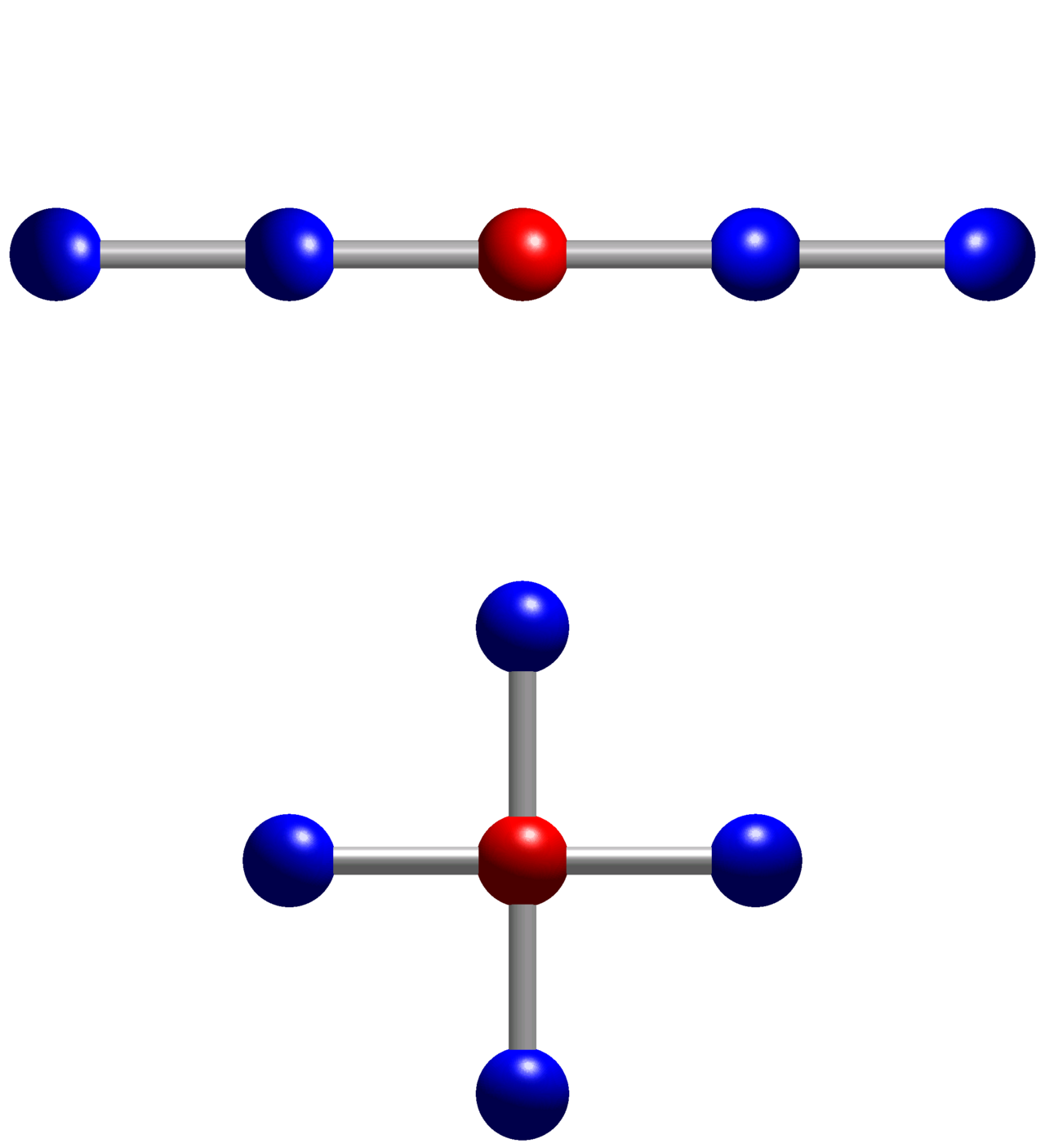

5点ステンシルによって、2つの変数の関数のラプラシアンを近似する。

Five-point stencil - Wikipedia

画像を表示する関数

figの準備

plt.subplots(4, 3)として12個の画像を示す。

偏微分方程式を有限差分法で解く

最初に、laplacian(U)でラプラシアンを計算する。
次に、Uc = U[1:-1, 1:-1]でエッジを除く部分をUcとする。
U[1:-1, 1:-1] = Uc + dt * (a * deltaU + Uc – Uc**3 – Vc + k)と
V[1:-1, 1:-1] = Vc + dt * (b * deltaV + Uc – Vc) / tauにより、UとVの値を更新する。
ノイマン境界条件の適用を適用するために、エッジの部分をその一つ内側の要素と同じ値とする。

結果の表示

if i % step_plot == 0 and i < 12*step_plot:でi÷step_plot(1000)のあまりが0の時に画像を表示するようにする。タイトル部分にその時のtの値を表示する。

参考

cookbook-2nd/04_turing.md at master · ipython-books/cookbook-2nd
IPython Cookbook, Second Edition, by Cyrille Rossant, Packt Publishing 2018 - cookbook-2nd/04_turing.md at master · ipython-books/cookbook-2nd
フィッツフュー-南雲モデル - Wikipedia
チューリング・パターン - Wikipedia
ノイマン境界条件 - Wikipedia
