[matplotlib 3D] 3.等高線プロット

matplotlib 3D

はじめに

3次元グラフ上に等高線、塗りつぶし等高線をプロットする例について説明する。

3D等高線

コード & 解説

3Dグラフの設定

figsize=(6,6)とすることで縦横比の揃った図としている。

データの生成

等高線の表示

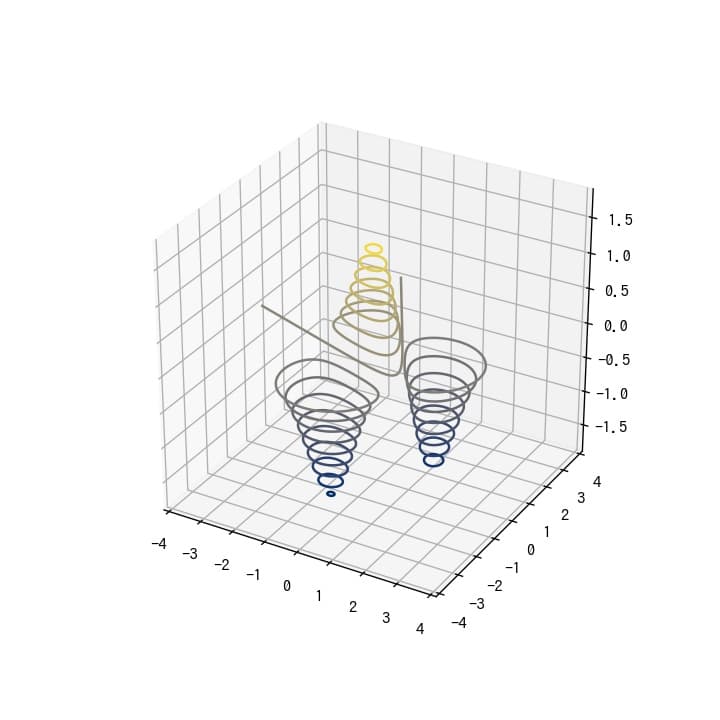

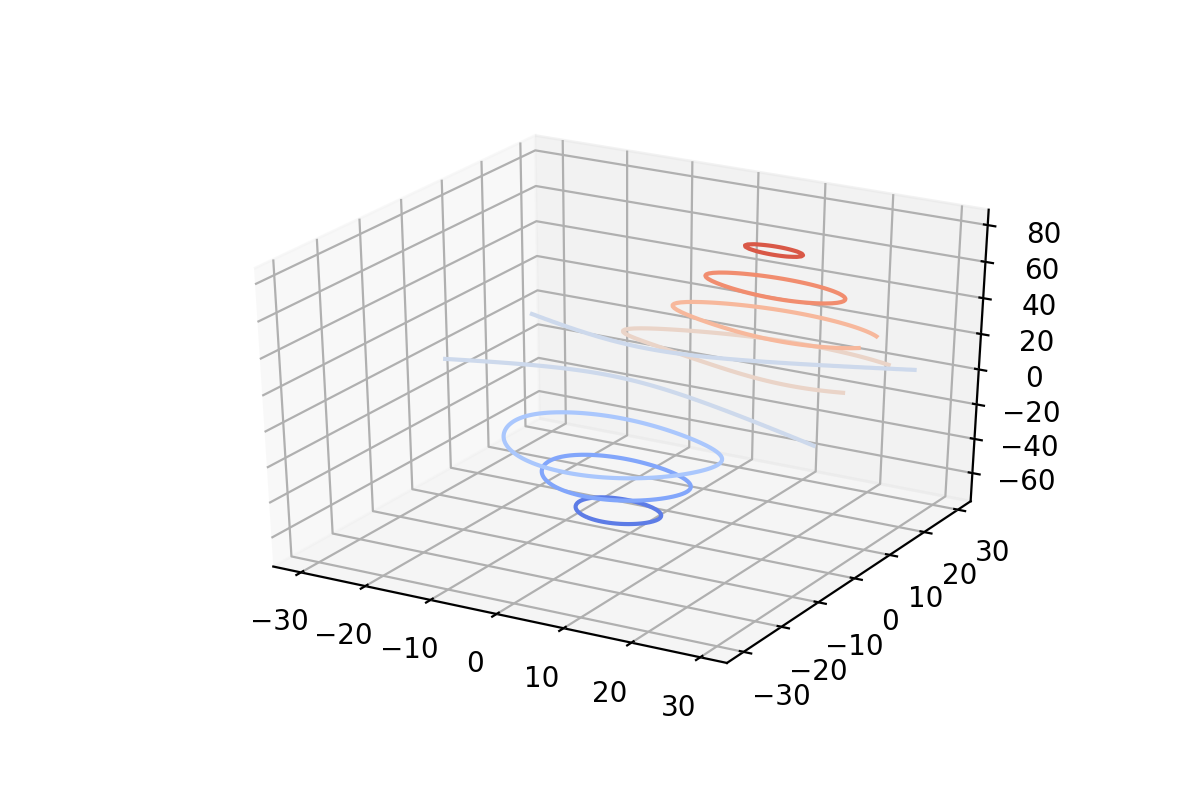

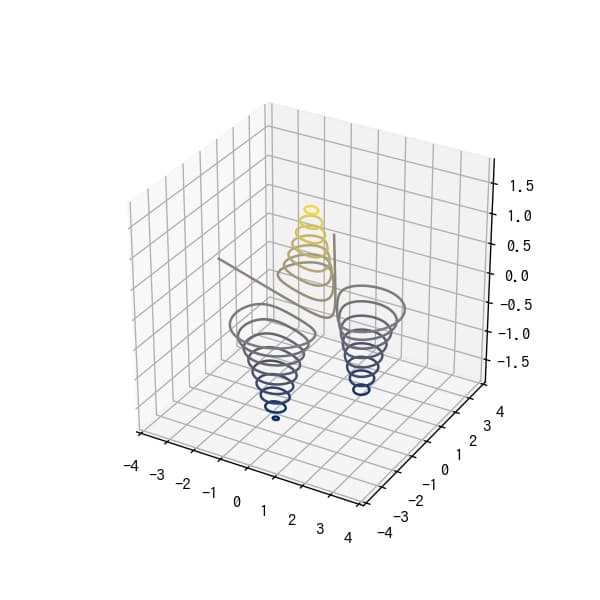

ax.contour3D(X, Y, Z)で3Dグラフに等高線を表示できる。levelsは線の数で20とすることでZを20のレベルにわけて各レベルに線を表示する。cmap=cm.cividisで色の設定ができる。(その他の色はこちら)

その他の設定項目は下記が詳しい。

mpl_toolkits.mplot3d.axes3d.Axes3D — Matplotlib 3.1.2 documentation

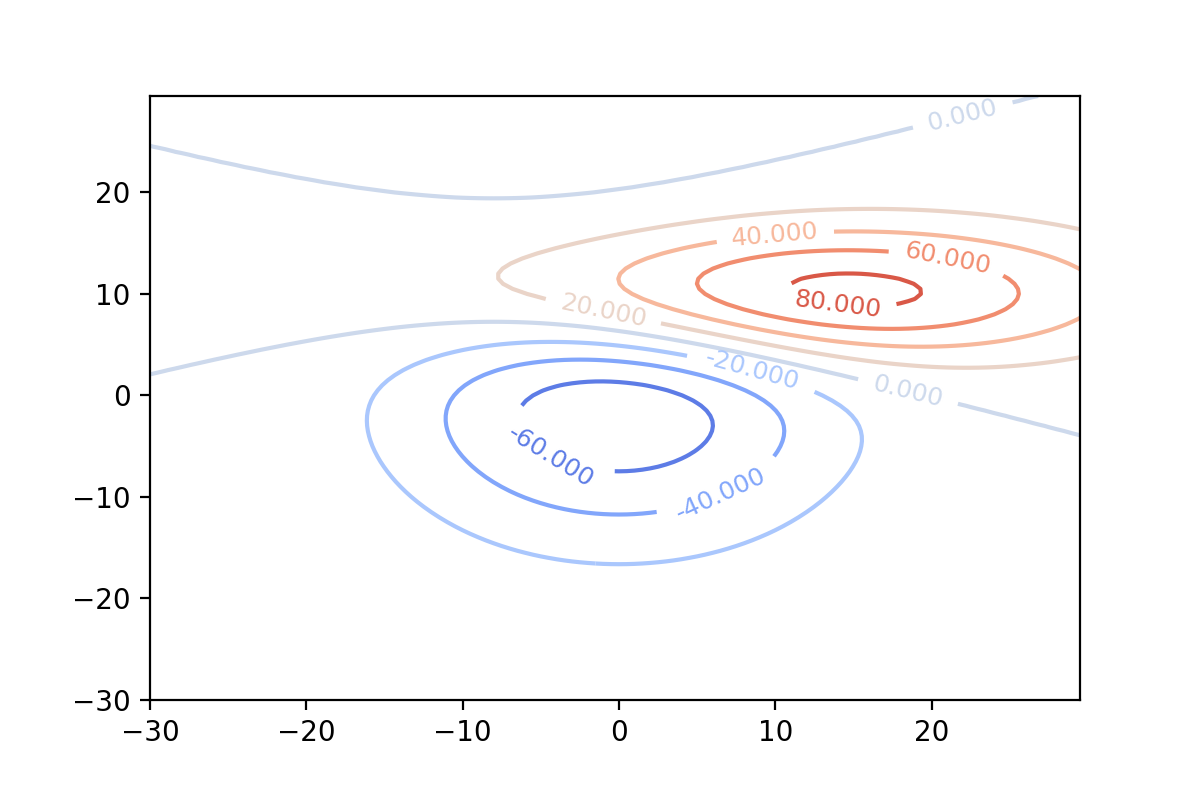

等高線のラベル

コード&解説

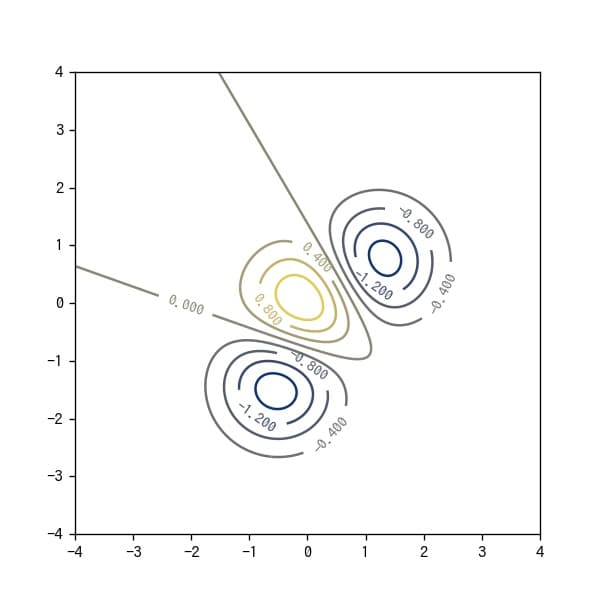

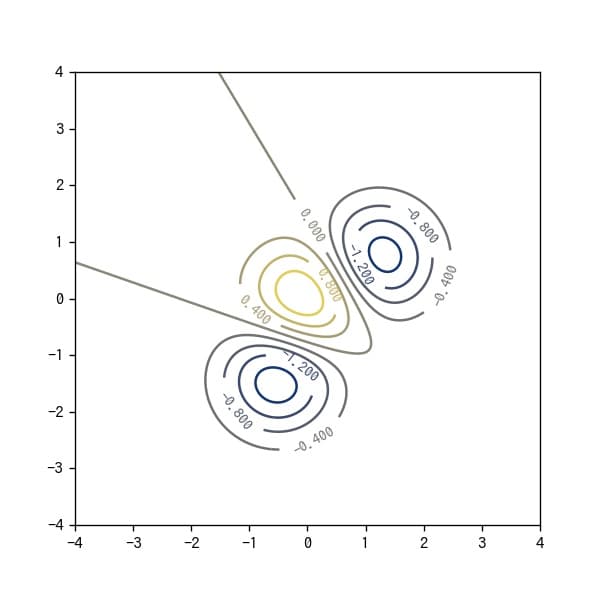

等高線ラベルは上記のように2Dグラフで表示できるが3Dグラフ上では表示できない。

リボン状等高線

コード&解説

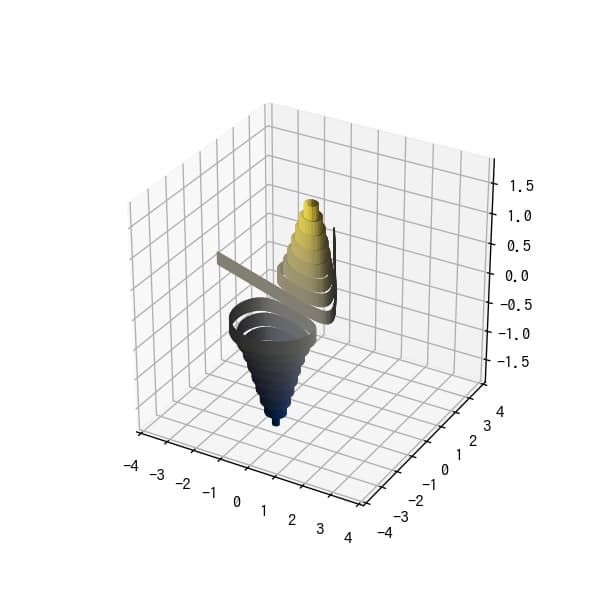

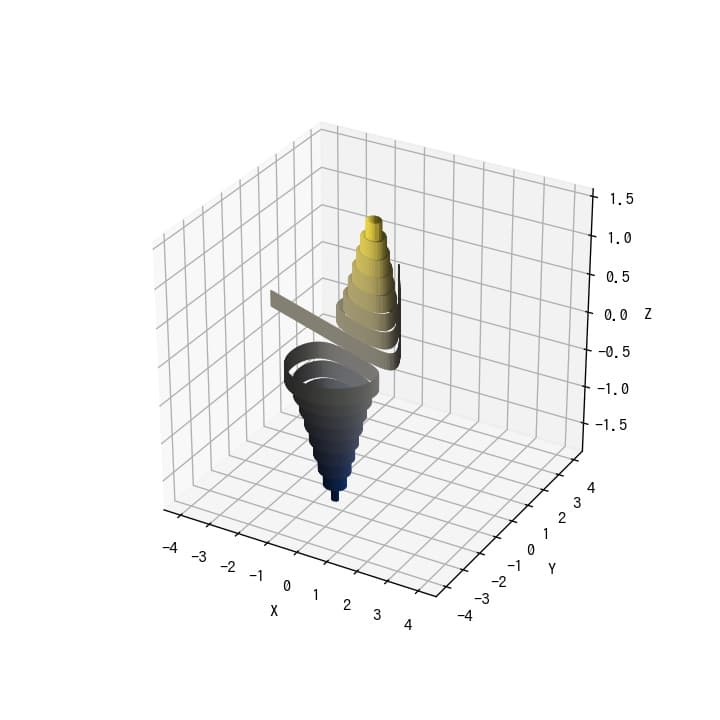

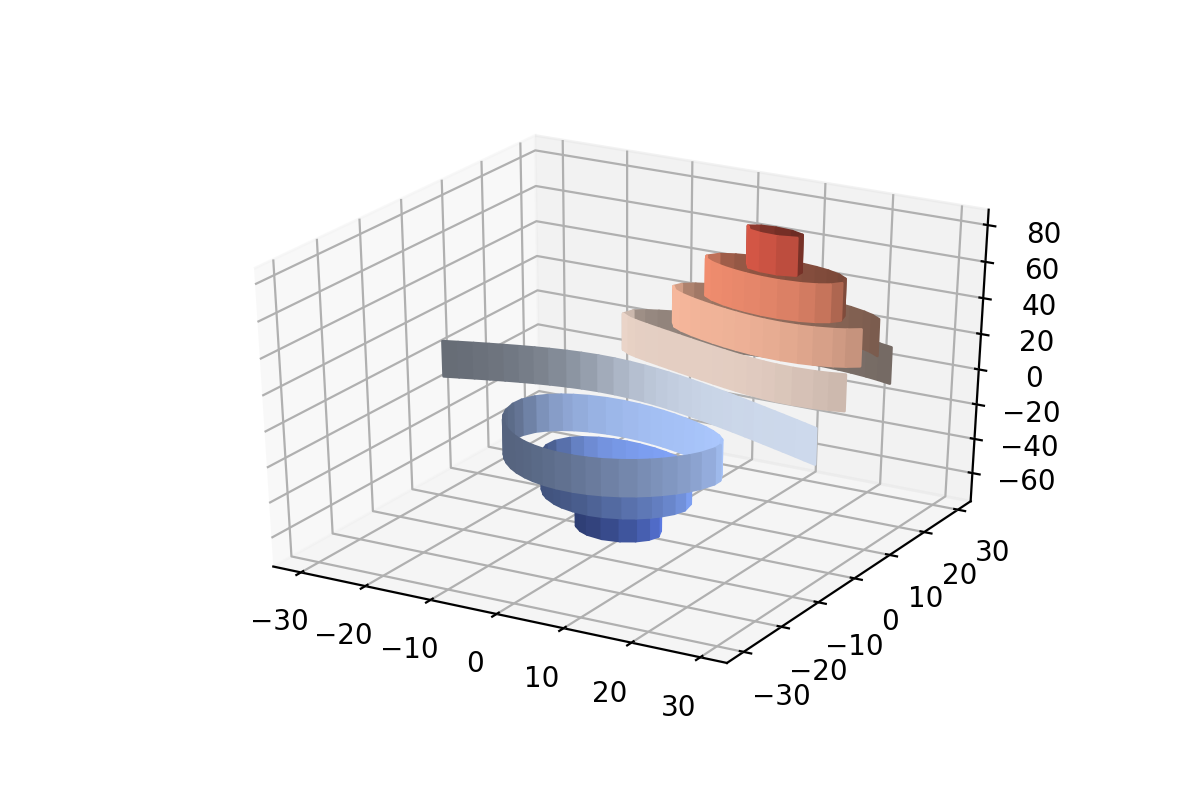

extend3d=Trueでリボン状の等高線を表示できる。しかし、データの一部が表示されていない。

塗りつぶし等高線

コード&解説

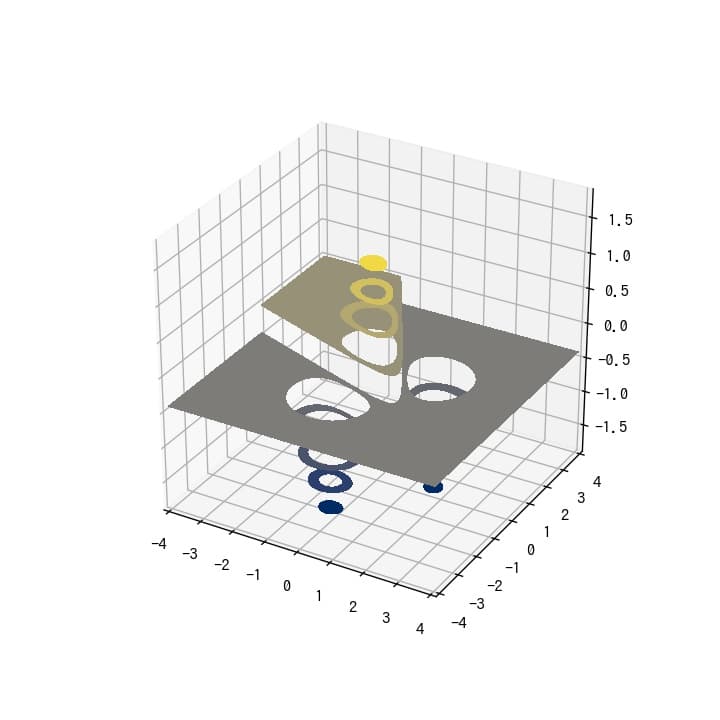

contourf3Dで塗りつぶし等高線とすることができる。その他の設定項目は下記が詳しい。

mpl_toolkits.mplot3d.axes3d.Axes3D — Matplotlib 3.1.2 documentation

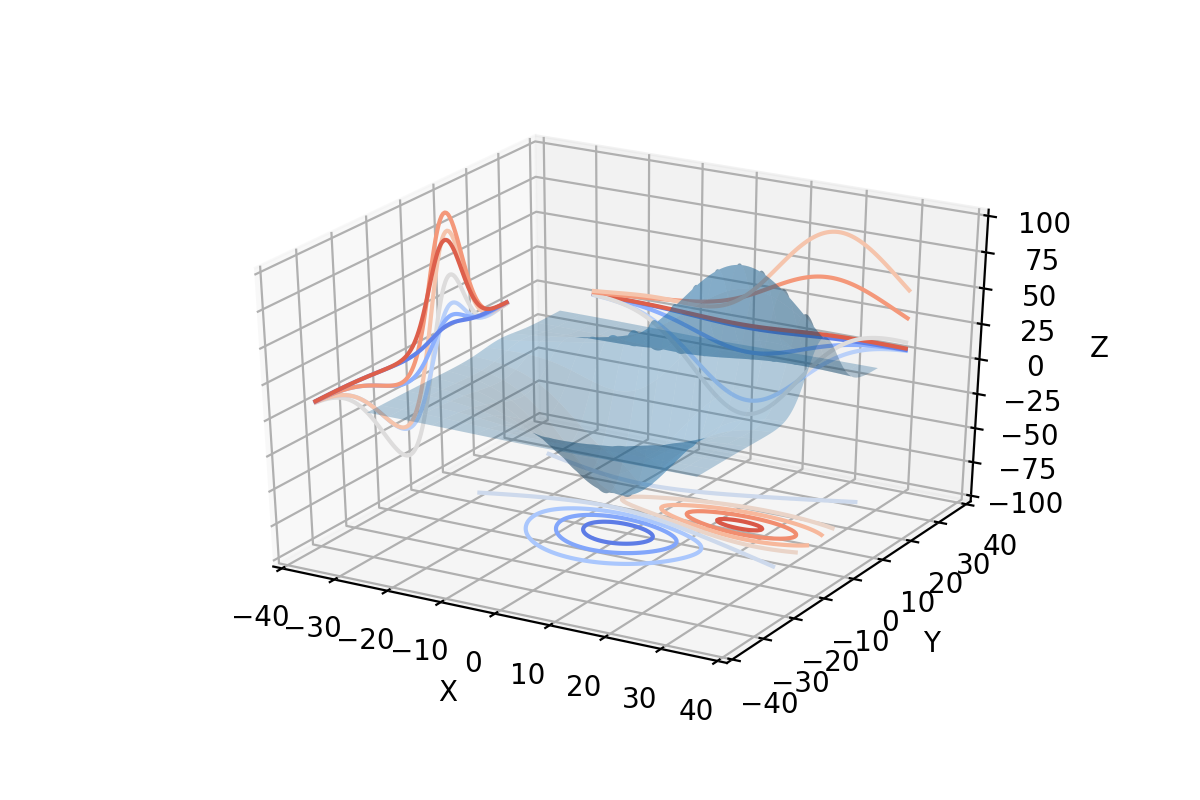

3D surface plot+2D等高線

コード&解説

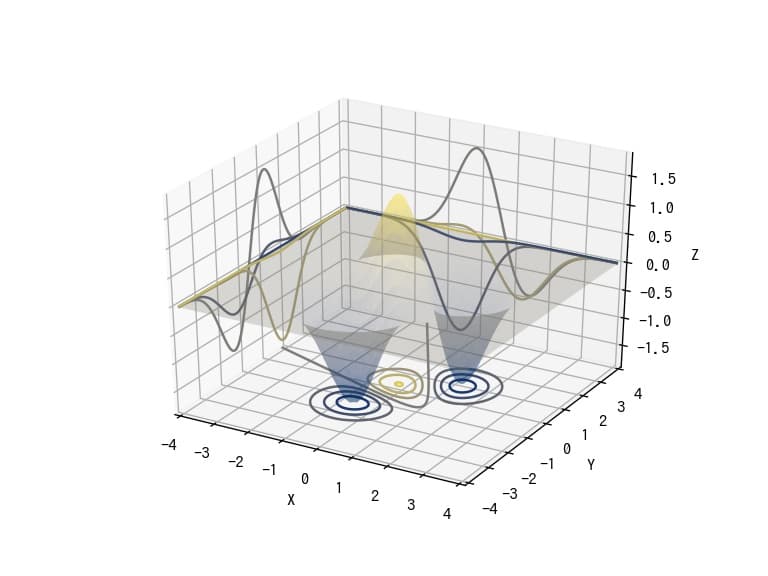

zdirとoffsetを設定することで、各面に等高線を転写して表示することができる。

コードをダウンロード(.pyファイル)コードをダウンロード(.ipynbファイル)

回転アニメーション

作製した図を回転させると以下のようになる。

回転アニメーションは以下の記事を参考にして作成した。

[matplotlib 3D] 14. 3Dグラフの回転アニメーション
matplotlib mplot3d のグラフの回転アニメーション

参考

mplot3d example code: contour3d_demo.py — Matplotlib 2.0.2 documentation
mplot3d example code: contour3d_demo2.py — Matplotlib 2.0.2 documentation
mplot3d example code: contour3d_demo3.py — Matplotlib 2.0.2 documentation
mplot3d example code: contourf3d_demo.py — Matplotlib 2.0.2 documentation
