[matplotlib 3D] 7.3D線グラフ(媒介変数曲線)

はじめに

3次元空間における媒介変数曲線は、パラメータ t を用いて x(t), y(t), z(t) の3つの関数で表されます。ここでは、matplotlibのmplot3dで3Dグラフを表示する方法について説明する。

コード

解説

モジュールのインポート

データの生成

np.pi はπを表すため、2 * np.piで1周期となります。したがって、-4 * np.piから4 * np.piの範囲では合計8周期（-4周から+4周）を描くことになります。

rとθを媒介変数として、x,y座標を生成します。 np.sin(theta)でsin関数が使用でき、このときthetaは度（°）ではなく、ラジアン単位で指定する必要があります。

3D線グラフの表示

回転アニメーション

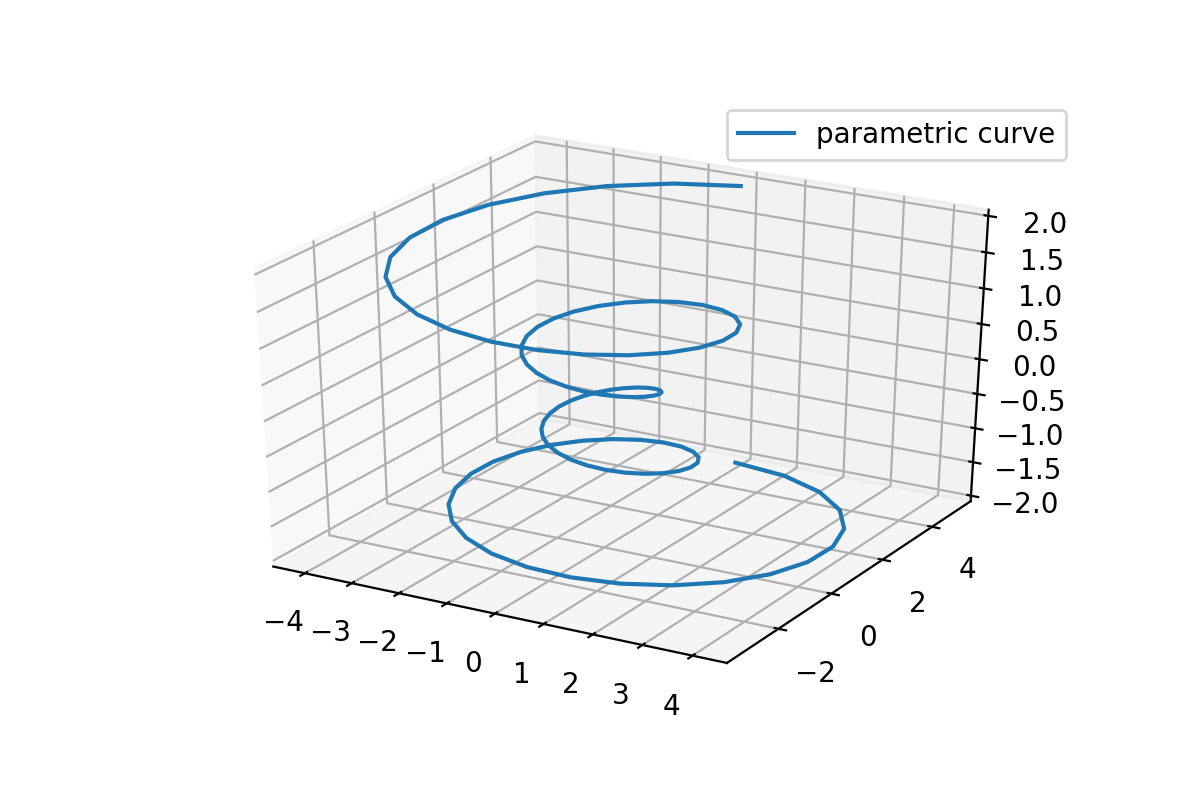

作製した図を回転させると以下のようになります。

回転アニメーションは以下の記事を参考にして作成しました。

[matplotlib 3D] 14. 3Dグラフの回転アニメーション

matplotlibのmplot3dを使用して3Dグラフの回転アニメーションを作成する方法を解説します。動画として保存する手順や回転角度の制御など、3Dビジュアライゼーションを動的に表現するための基本テクニックを紹介します。

sabopy.com

2018.10.25

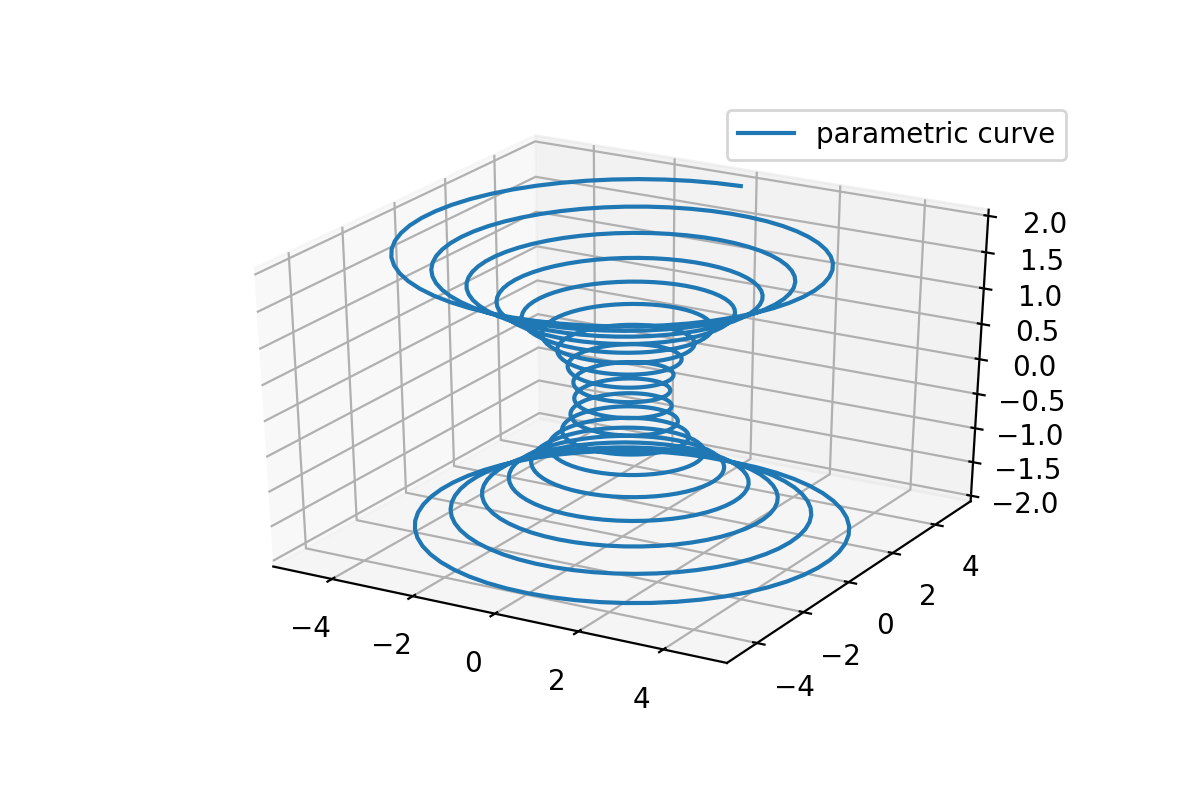

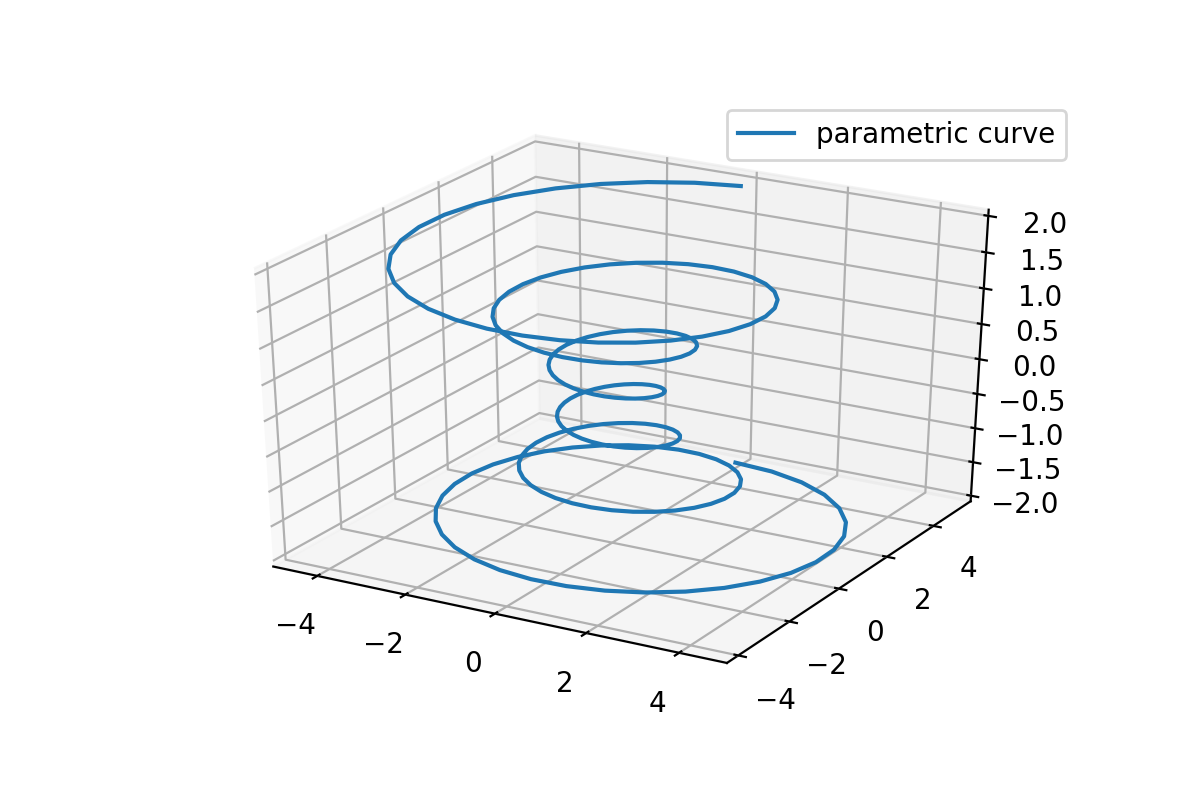

回転数を変化させた場合

コードをダウンロード(.pyファイル)

コードをダウンロード(.ipynbファイル)
