[matplotlib 3D] 18. 3D surfaceプロットで球を表示

はじめに

本記事では、matplotlibのmplot3dモジュールを活用して、3Dグラフィックスで球体をsurface plotとして表示する方法について詳しく解説します。球の数学的表現からのメッシュグリッドデータの生成から球体として表示する方法を説明し、Pythonによる3次元データ可視化の基本テクニックを紹介します。

コード

解説

モジュールのインポート

バージョン

データの生成

uは0から2πまで、vは0からπまでの数列で、それぞれ100個の要素があります。x, y, zは球面の方程式を極座標で表した場合、

$$x=rcos\theta sin\phi, y=rsin\theta sin\phi, z=rcos\phi$$

となります。 また、直交座標系では半径rの球面は、

$$x^2+y^2+z^2=r^2$$

という式で表されます。

球の表示

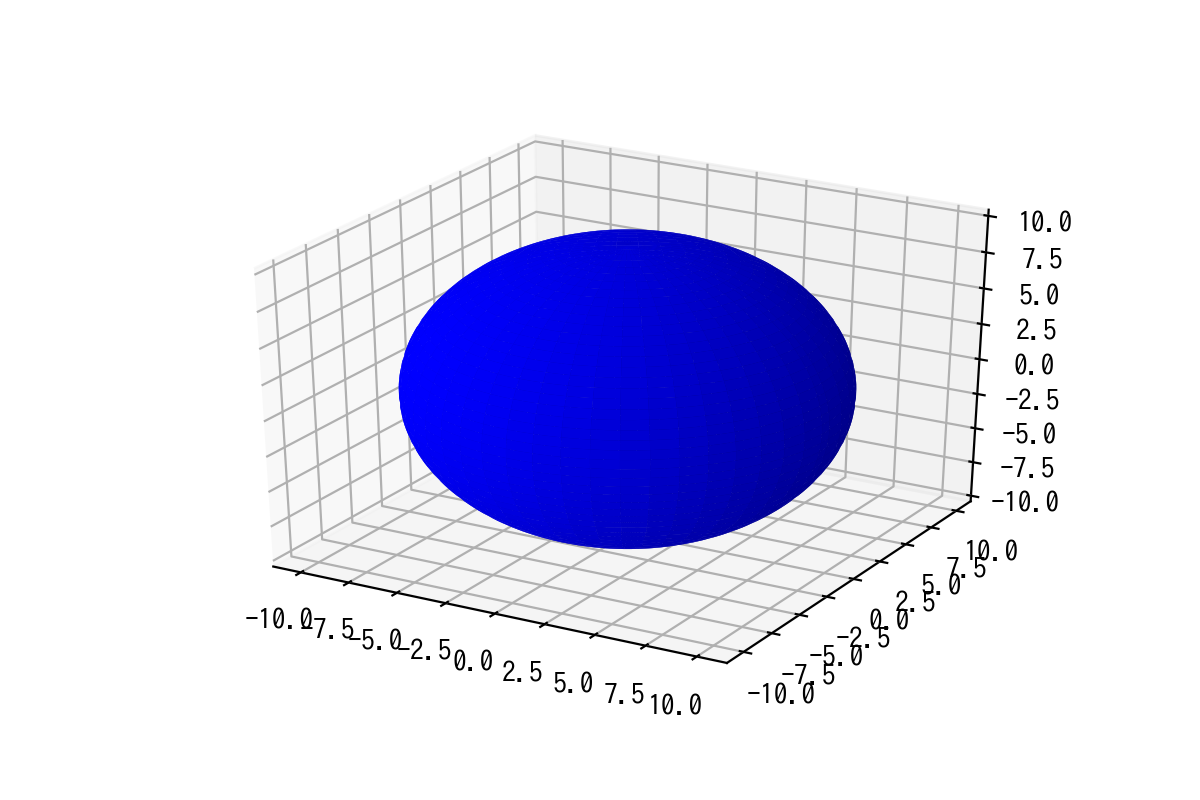

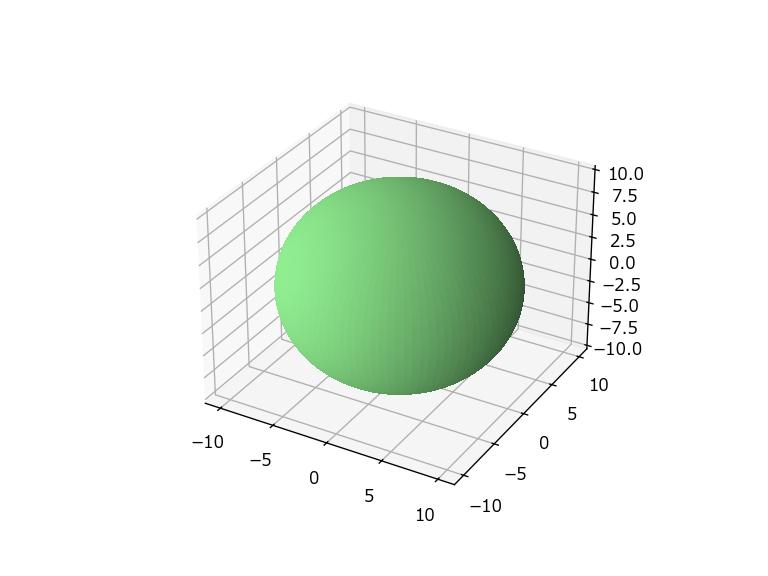

下図に球をsurface_plotで表示しましたが、楕円体となってしまっています。以下では、アスペクト比を調整して真球状に表示する方法を説明します。

アスペクト比を揃えて表示

set_aspect()を利用

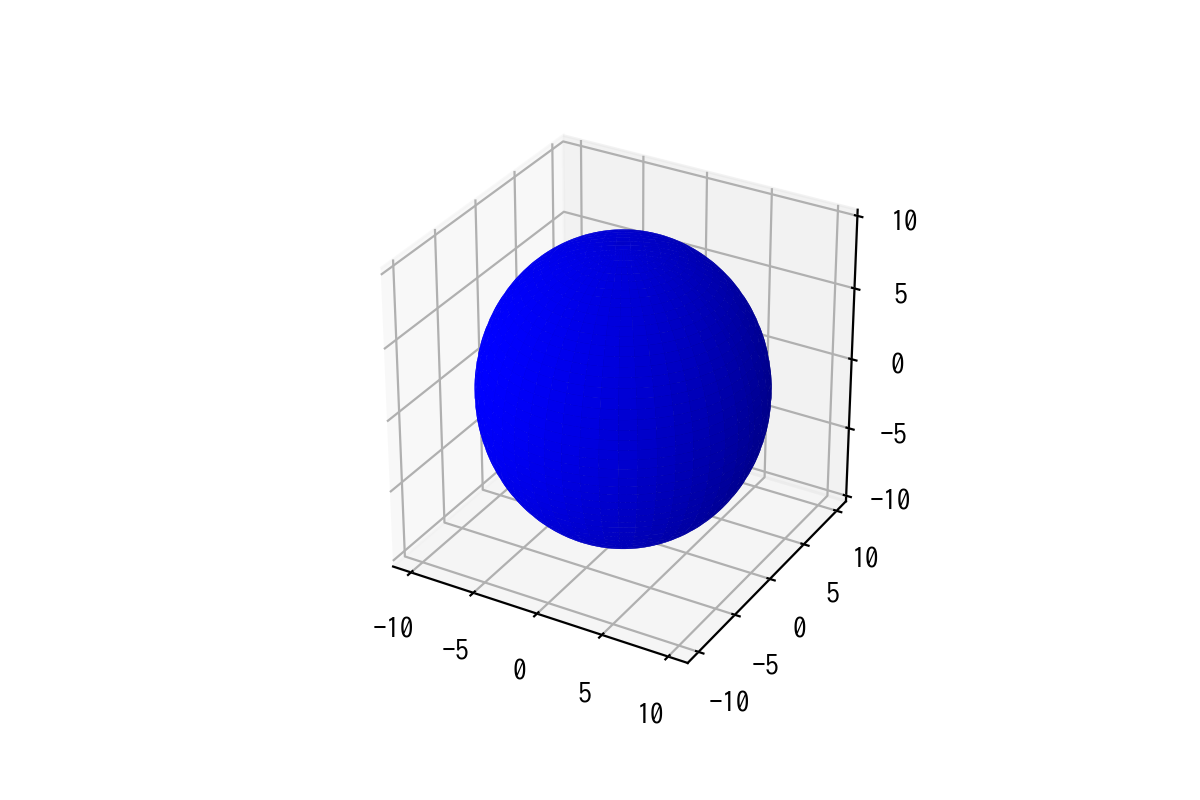

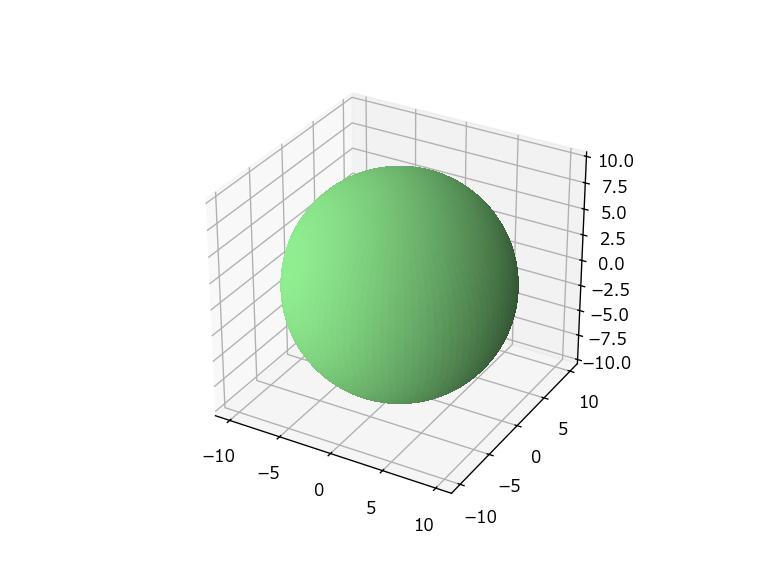

matplotlib 3.5以下では、set_aspect('equal')を呼び出すとNotImplementedErrorが発生していましたが、3.6以上ではこの機能が使えるようになりました。set_aspect('equal')はデータ単位のアスペクト比を制御します。これにより、x軸とy軸の1単位あたりの表示長さが同じになるよう調整され、結果として球が真球状に正確に表示されます。

set_box_aspect()を利用する

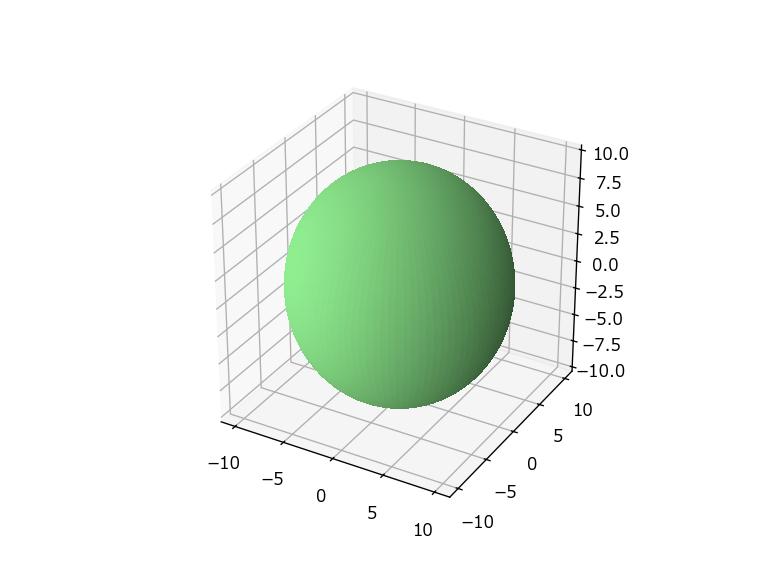

別の方法として、set_box_aspect()により3Dグラフのアスペクト比を変えることができます。set_box_aspectでは、プロット領域（Axes box）自体の縦横比を制御します。これは、データの範囲とは独立して、描画される図の領域の高さと幅の比率を固定します。

コードをダウンロード(.pyファイル)

コードをダウンロード(.ipynbファイル)
