はじめに
matplotlibを使用して非連続型水平棒グラフ（broken_barh）を作成する方法を解説します。時間軸や期間を表現するのに適したグラフ手法で、複数の区間を視覚的に表現できます。
コード
解説
モジュールのインポート
図の作成、色の設定
ax.grid(axis=’y’)で横方向のグリッドを表示します。
非連続な水平棒グラフの設定

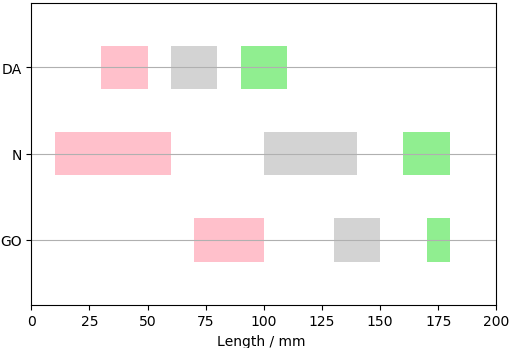

ax.broken_barh([(70, 30), (130, 20), (170, 10)], (5, 5), facecolors=fcs)について、[(70, 30), (130, 20), (170, 10)]は以下を意味します：
- x=70から長さ30の棒を描画
- x=130から長さ20の棒を描画
- x=170から長さ10の棒を描画
(5, 5)は棒の幅の設定で、y=5の位置から高さ5の棒を描画します。
facecolors=fcsは、色の設定で、fcsリストに指定した色が順番に棒に適用されます。
コードをダウンロード(.pyファイル) コードをダウンロード(.ipynbファイル)まとめ
matplotlibの非連続型水平棒グラフ（broken_barh）は、複数の区間を効果的に視覚化するのに最適なツールです。時間帯のスケジューリングやプロジェクト管理など、連続していない期間を表現したいケースで活用できます。
参考
matplotlib.axes.Axes.broken_barh — Matplotlib 3.10.6 documentation
matplotlib.org
Broken horizontal bars — Matplotlib 3.10.6 documentation
matplotlib.org
